环形导轨的几种传动方式

发布时间:2020-08-03 点击次数:70



  环形导轨是一种轨道系统技术,尽管对于国内的市场是一种较新型的智能设备,但技术性能上已经很成熟,加上驱动系统可组成环形流水线,在印刷、运输、包装、电子产品生产流水线、装配等领域可广泛应用。

  作为一种轨道系统,凯铭环形导轨可以有很多种传动方式,例如轮毂式传动、凸轮盘传动、同步带传动、链条传动、直线往复运动机构传动、螺杆传动、同步钢带传动等,不同的传动方式有不同的特点,适合不同的场合,具体如下:

  轮毂式传动:与总行程比较短的环形导轨配套使用;

  凸轮盘传动:多个滑台,通过连杆“1”连接在一起;每个滑台上带有一个凸轮轴承“2”;凸轮盘上等角度加工出凸轮凹槽“3”,一直都有两个凸轮和凸轮盘啮合;

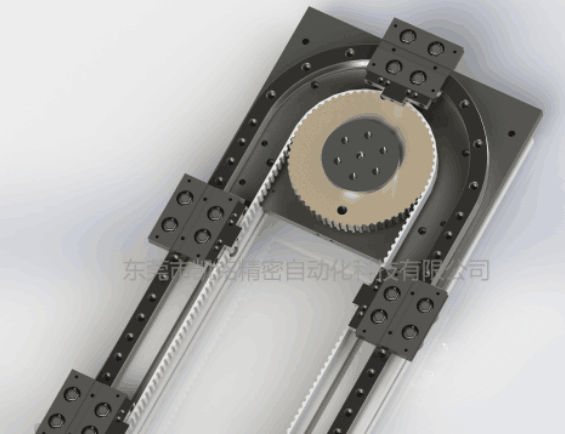

  同步带传动:比较常见,可以把滑座都连接起来,一起运动,具有速度快、噪音小、精度高等特点

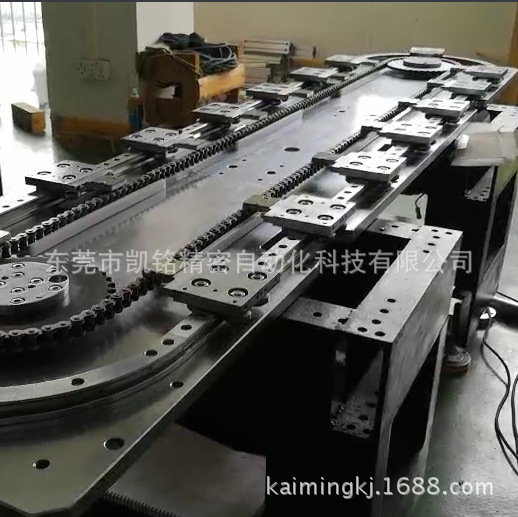

  链条传动:与负载重、行程长的环形导轨配套使用;

  直线往复运动机构传动:通过连杆把多个滑台连接在一起,通过直线往复运动机构来带动滑台,特点是速度慢、简单;

  螺杆传动:滑台可通过同步带或者连杆连接在一起,速度很快;

  同步钢带传动:采用钢带来进行同步传动,具有精度高、不容易拉长、清洁等优点。





东莞市凯铭精密自动化科技有限公司主营产品为环形导轨,弧形导轨,圆弧导轨及环形生产线、流水线等自动化生产线,为客户提供可靠品质,高效回报的真诚服务。联系电话
