圆形导轨销钉链接的作用

发布时间:2020-07-13 点击次数:173

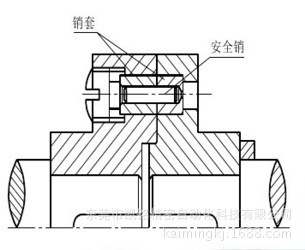

  销连接的主要用于零件之间的定位,即固定两件间的相对位置,也可以用于轴毂间或其他零件之间的连接,但只能传递不大的扭矩。还可以充当过载剪断元件。




  销的种类

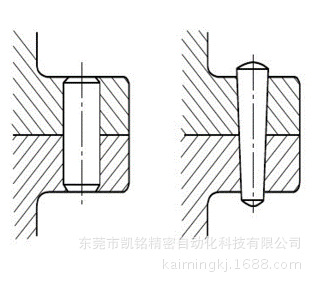

  (1)圆柱销

  销孔需要铰制,多次拆装后会降低定位的精度和连接紧固性。




  (2)圆锥销

  有1:50的锥度,便于安装。在受横向力时能自锁,销孔需要铰制。定位精度较高,允许多次拆装。

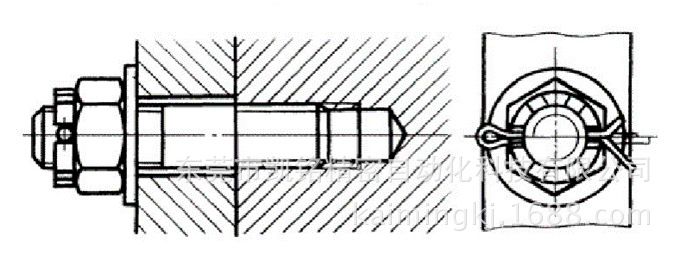

  (3)开口销

  主要用于连接的防松,不能用于定位,常与槽型螺母合用,此销结构简单,工作可靠,拆装方便。




  (4)异形销

  (a)带螺纹锥销




  (b)槽销




  适用于承受振动和变载荷的连接

  (c)开尾锥销




  销尾可分开,能防止松脱,多用于振动冲击场合。

  (d)弹性圆柱销

  具有弹性,装入销孔后与孔壁压紧,不易松脱,销孔精度要求较低,互换性好,可多次拆装,用于有冲击振动的场合。




  弹性圆柱销孔小于销10丝左右就可以了。用实心圆柱销,最好配合大5丝,紧配进去。




  销钉定位常用结构设计

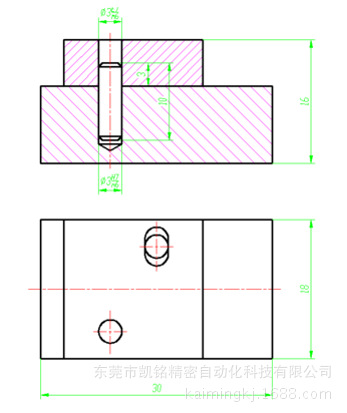

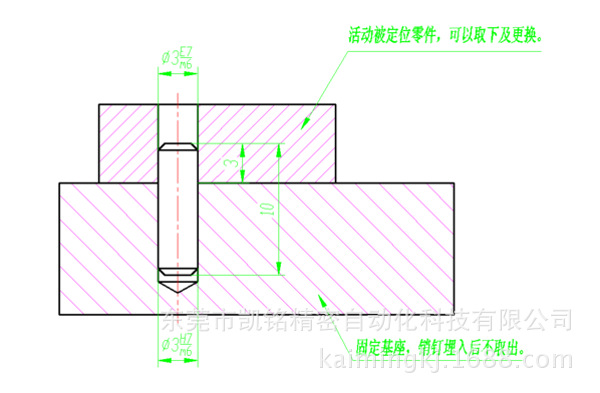

  (1)销钉埋入式一孔+一长孔定位方式

  具体的结构尺寸精度可根据定位位置和定位方向的不同需求而区分确定,准确、合理、灵活地设置位置度公差可以简化形位公差的表示方式,并取得更为准确的设计目的。被定位的零件5个自由度被限制,固定板的销孔深度一般取直径的1.5~2倍再加上机用铰刀引导部分长度。

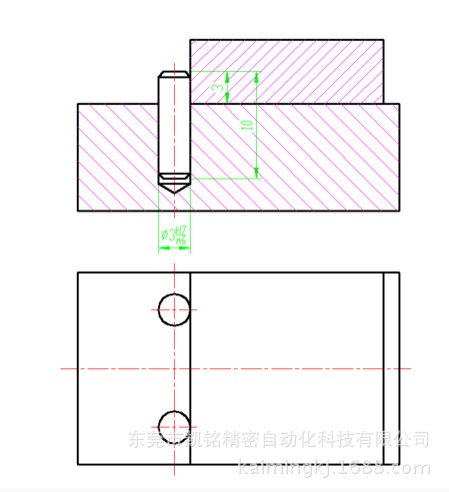

  (2)销边靠边定位方式

  采用2点定位一条边线的方式,定位元素比靠长边定位简单,但这种方式只能定向,如果要获得5个自由度的约束久必须在另一个方向上增加一个销钉定位。




  (3)销钉埋入式+一长孔定位的广义方

  被定位零件的5个自由度被约束。

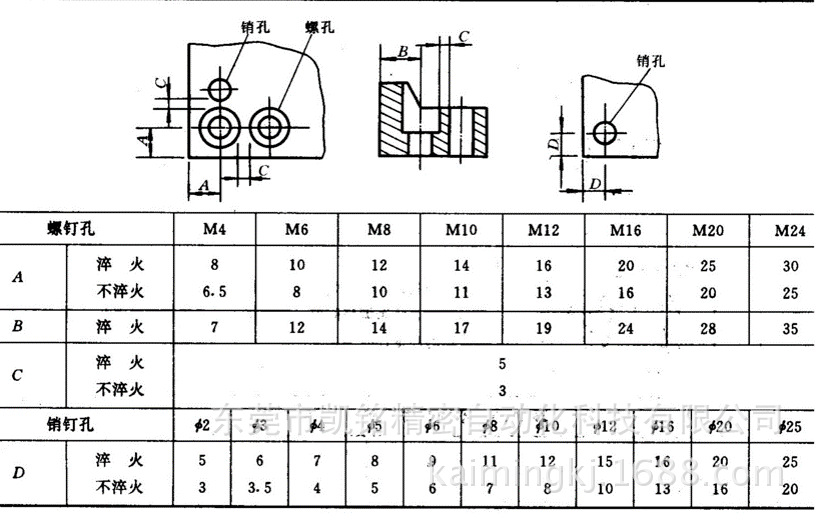

  附表
