常见的环形导轨驱动方式有哪些?

发布时间:2020-05-05 点击次数:474

【摘要】:环形导轨系统对比直线导轨系统优势众多,也弥补了市场需求的空缺。环形导轨系统主要应用在流水线上,多个工位循环作业的,特别是人员密集的作业流水线,电子组装线特别适合。从环形导轨驱动方式的多样性就能看出其在世界各地,各行各业被广泛使用是值得被肯定的。

环形导轨系统对比直线导轨系统优势众多,也弥补了市场需求的空缺。环形导轨系统主要应用在流水线上,多个工位循环作业的,特别是人员密集的作业流水线,电子组装线特别适合。从环形导轨驱动方式的多样性就能看出其在世界各地,各行各业被广泛使用是值得被肯定的。

环形导轨

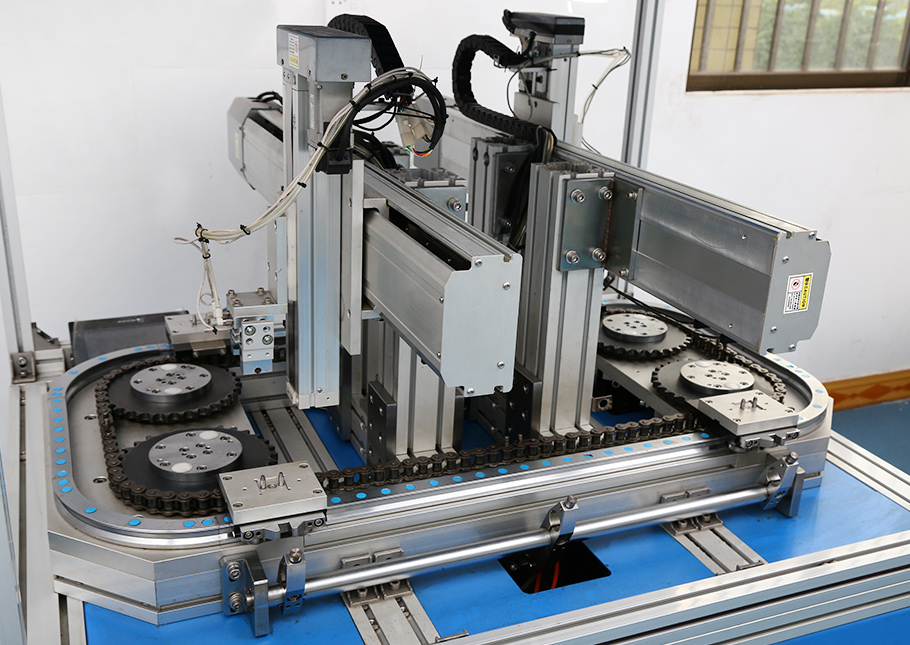

其一:链条式传动

这种环形导轨的驱动方式适合用在长线体、重大滑块等场所,如果是使用同步带的传动方式则会比较容易出现面临强度补强、张紧后会出现形变变形等问题,严重的可能会造成轨道的损坏。

其二:钢丝同步带传动

这种环形导轨的驱动方式适合医疗、食品等卫生要求比较高的行业和场所,轨道运行时不会产生污染物;有些安装空间有限又不能假装二次定位机构的;传动速度街拍要求高的;精确度要求高的都可以使用这种传动方式。

其三:气缸传动

这种环形导轨驱动方式适用于对节拍速度要求不高,无法利用电机作为动力输出的场合。要点是必须把所有滑块用连杆串联起来,并且对相邻滑块的中心距有要求,要保证不能过大。

环形导轨

其四:十字臂式驱动

这种环形导轨驱动方式用于可从中央电机和十字臂驱动的短轨道系统承载滑座。十字架臂上带有的凹槽,是用来适应承载滑座与电机驱动轴之间的距离变化的。

其五:凹槽轮式驱动

这种环形导轨驱动方式承载滑座通过连接杆连接在一起。个承载滑座上的凸轮从动检和凹槽驱动轮上的开口啮合,受到它的驱动,进一步带动承载滑座沿轨道系统移动,这种驱动方式要求连接杆必须要有一定的柔性,并且凹槽轮上与凸轮从动作啮合的位置需要留出足够的间隙。

本文出自东莞市凯铭精密自动化科技有限公司,转载请注明出处!更多环形导轨相关资讯请点击:www.dgkm88.com24小时热线电话:13825765826!
